Jak zrobić mapę cz.I



OCAD posiada dwa zasadnicze moduły:

– możliwość tworzenia map,

– możliowść budowania tras do orientacji sportowej.

W tym artykule skupię się na module pierwszym dotyczącym tworzenia map.

Aby stworzyć nową mapę, należy włączyć program, a następnie wybrać z głównego menu File -> New. W tym momencie otwiera nam się okno dialogowe, w którym musimy zdecydować, czy chcemy robić mapę (Normal map), czy trasę (Course setting for orienteering). My oczywiście wybieramy mapę, a następnie podejmujemy decyzję o rodzaju robionej mapy, co wpływa na zestaw symboli, które będą dla nas później dostępne.

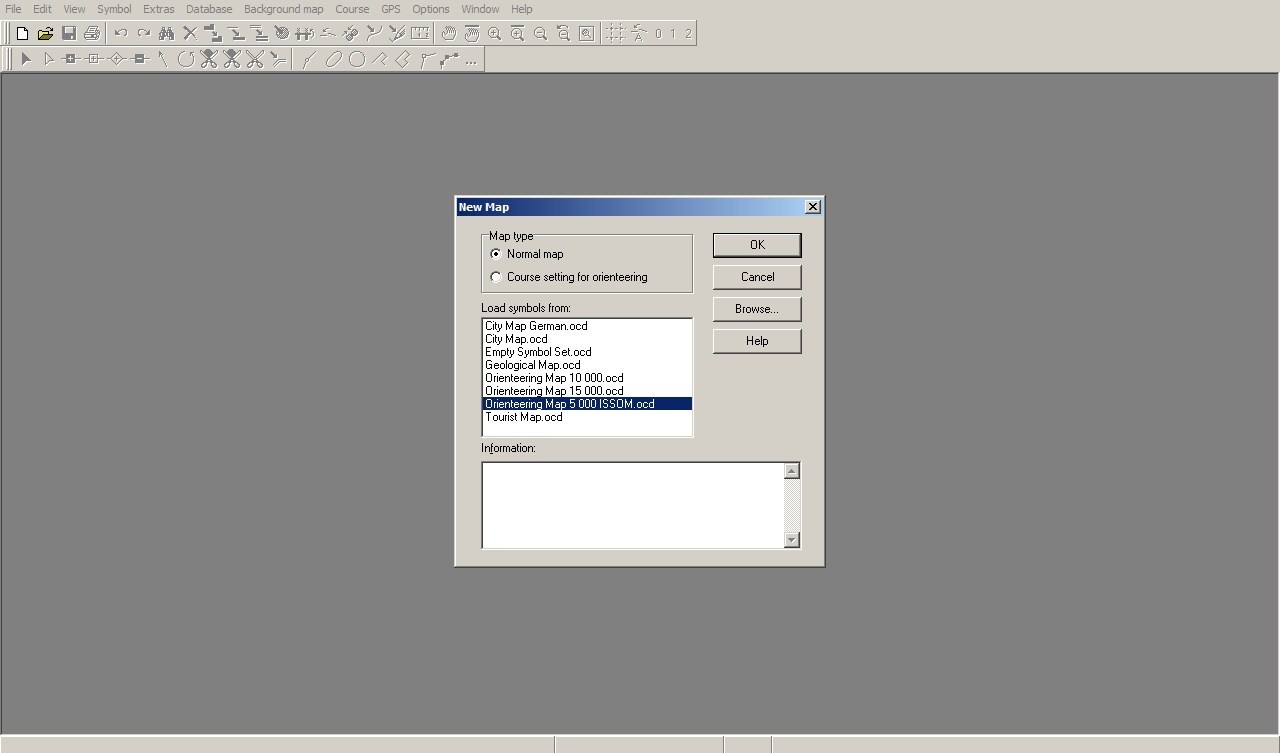

Wybór rodzaju tworzonej mapy w programie OCAD9

Przejdziemy teraz do krótkiego opisu architektury programu OCAD. Na samej górze w pasku poziomym mamy menu główne, które zawiera 11 pozcyji (File, Edit, View, Symbol, Extras, Database, Background map, GPS, Options, Window, Help), natomiast poniżej widzimy dwa paski narzędzi – Standard toolbar i Edit toolbar. Pierwszy z nich zawiera najważniejsze funkcje z zakładek File, Edit i View, natomiast drugi to inne istotne funkcje programu OCAD. Okno główne programu to miejsce, gdzie wyświetlamy i edytujemy naszą mapę, natomiast pionowa tabela po prawej stronie to zestaw wszystkich dostępnych symboli, które możemy wykorzystać przy tworzeniu mapy.

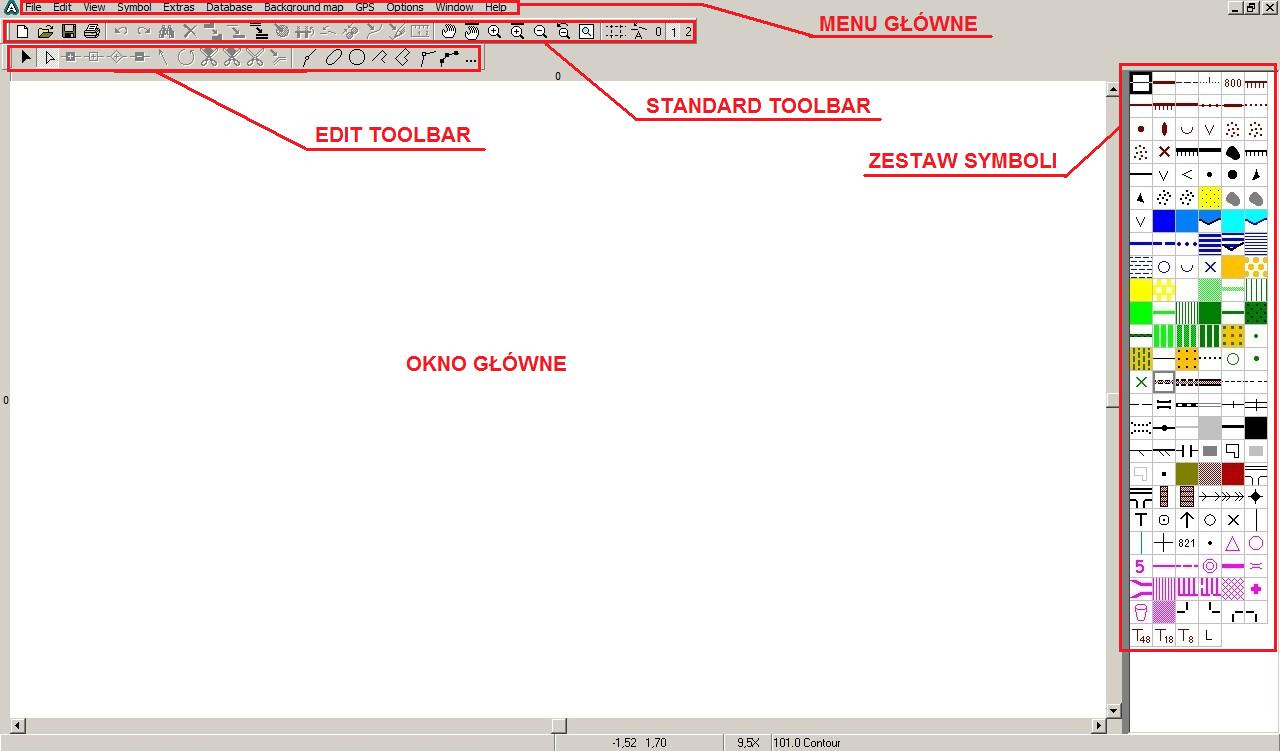

Architektura programu OCAD9


Zakładka File (najważniejsze pozycje)

-> Print: drukuje mapę, mamy tu m.in. możliwość wyboru skali wydruku, wielkości drukowanego obszaru mapy (całość lub wybrany fragment),

-> Import: importuje pliki, dotyczy tylko plików wektorowych, najpopularniejsze formaty to AI, DXF, OCD, PDF, SHP (opcja ta może być wykorzystana np. do wczytywania „śladów” z odbiornika GPS – DXF, importowania logotypów – AI lub PDF, importowania innych map OCADa – OCD, czy wczytywania zawartości baz danych – SHP),

-> Export: eksportuje mapę zarówno do formatów rastrowych (BMP, GIF, JPG, TIFF), jak i wektorowych (AI, DXF, EPS, PDF, SHP, SVG), mamy tu m.in. możliwość wyboru rozdzielczości docelowego pliku (w przypadku rastrów), czy skali eksportu (w przypadku formatów wektorowych).



Zakładka Edit (najważniejsze pozycje)

-> Merge: łączy wszystkie zaznaczone obiekty w jeden (obiekty muszą być narysowane tym samym symbolem oraz być położone w bliskiej odległości),

-> To curve: zamienia polilinię składającą się z punktów normalnych (Normal points) w krzywą.

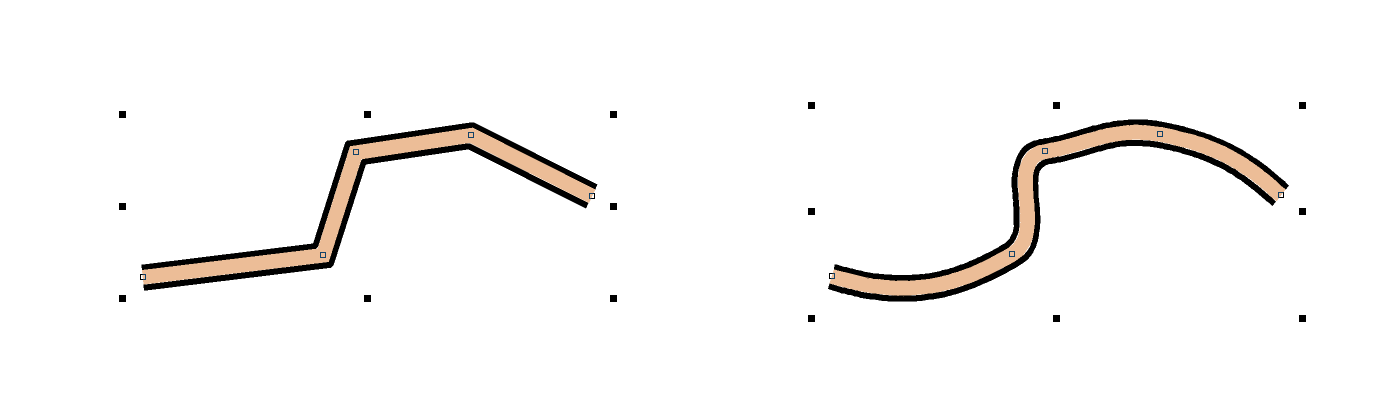

Zamiana polilinii w krzywą z wykorzystaniem funkcji To curve

Zakładka View (najważniejsze pozycje)

-> Normal mode: widok normalny,

-> Spot colors: widok uwzględniający kolejność kolorów przy wydruku w trybie Spot colors,

-> Draft mode: widok, który pozwala ustawić przezroczystość mapy i pliku podkładowego,

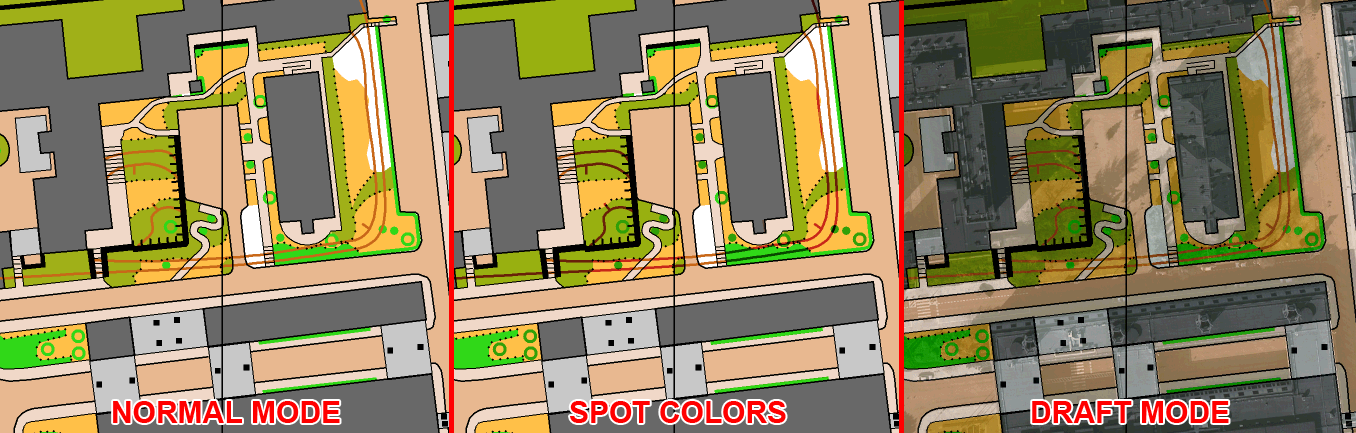

Porównanie trybów Normal mode, Spot colors i Draft mode

-> Hatch areas: przedstawia obiekty powierzchniowe w postaci zakreskowanej, co pozwala zobaczyć podkład w miejscu, gdzie jest mamy już mapę,

-> Anti-aliasing: wizualnie „wygładza” wygląd obiektów na mapie (nie ma wpływu przy wydruku, ale lepiej wygląda podczas pracy nad mapą).

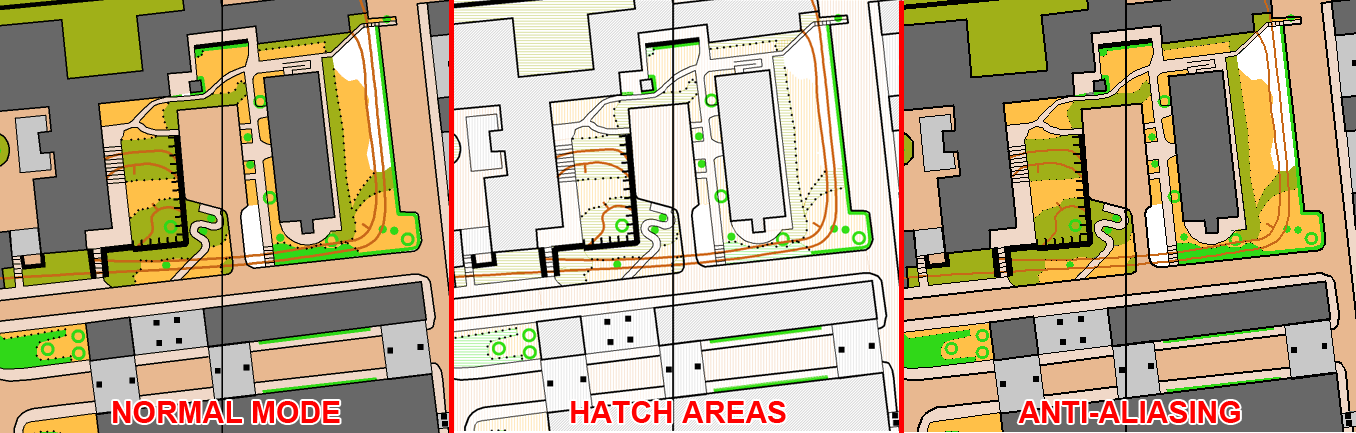

Porównanie trybów Normal mode, Hatch areas i Anti-aliasing

Zakładka Symbol (najważniejsze pozycje) – również dostępna do kliknięciu prawym przyciskiem myszki w wybrany symbol z prawej

-> New: tworzenie nowego symbolu,

-> Edit: edytowanie istniejących symboli (zasadniczo nie powinniśmy nic zmieniać we wczytanym zestawie symboli, ponieważ są one stworzone zgodnie z międzynarodowymi normami ISOM lub ISSOM),

-> Icon: tworzenie ikonki dla wybranego symbolu,

-> Englarge/Reduce: powiększanie lub zmniejszanie wybranych symboli (w przedziale 20-500% wielkości początkowej),

-> Duplicate: duplikowanie wybranych symboli,

-> Select: zaznaczenie wybranych symboli (Used – zaznacza symbole użyte w danym pliku, Unused – zaznacza symbole nieużyte w danym pliku, Invert – zaznacza inwersję wybranych symboli, All – zaznacza wszystkie symbole),

-> Colors: zestaw kolorów dla danego pliku, z którego wybierane są kolory poszczególnych symboli (zasadniczo nie powinniśmy nic w nim zmieniać, szczególnie w kolejności kolorów),

-> Load colors from: wczytuje zestaw kolorów z innego pliku OCD (możliwość zastąpienia aktualnego zestawu kolorów nowym lub dodania nowego zestawu do aktualnego),

-> Load symbols from: wczytuje zestaw symboli z innego pliku OCD (możliwość zastąpienia aktualnego zestawu symboli nowym lub dodania nowego zestawu do aktualnego),

-> Protect: blokuje możliwość wyboru i edytowania obiektów należących do zaznaczonych z prawej strony symboli,

-> Hide: ukrywa obiekty należące do zaznaczonych z prawej strony symboli (nie są widoczne na mapie).

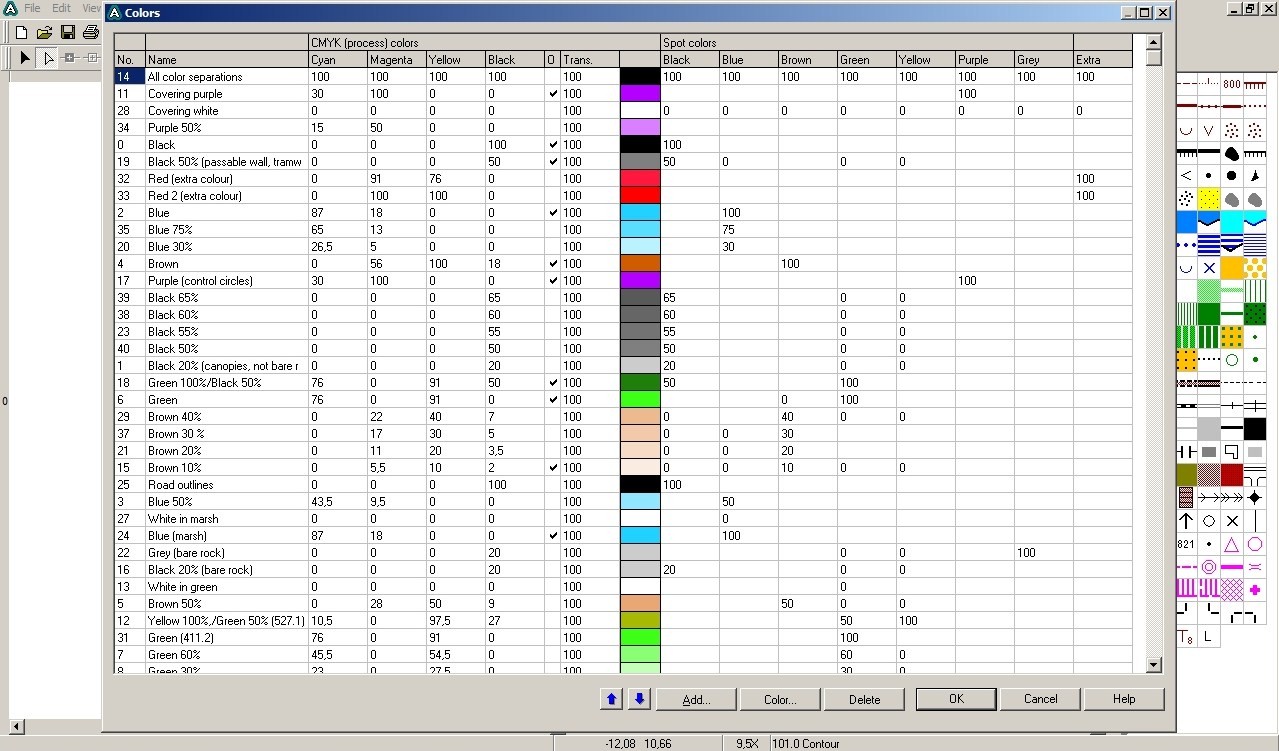

Zestaw kolorów dla domyślnego pliku mapy ISSOM 2007


Zakładka Extras (najważniejsze opcje)

-> Optimize/Repair: wykrywa błędy w pliku i go naprawia,

-> Move map: przesuwa mapę o określony wektor (wartość przesunięcia w pionie i w poziomie),

-> Change scale: zmienia skalę mapy z jednoczesną możliwością przeskalowania wielkości wszystkich symboli,

-> Stretch map: rozciąga mapę w pionie lub poziomie o określoną wartość,

-> Rotate map: obraca mapę o określoną wartość kątową w stopniach (przydatne przy obrocie mapy o wartość deklinacji magnetycznej),

-> Transform map: transformuje mapę do innego układu współrzędnych w oparciu o dowolną ilość punktów wiążących (wspólnych punktów na mapie i w docelowym układzie współrzędnych) wykorzystując algorytm zwykłej transformacji afinicznej (przesunięcie i obrót),

-> Select by symbol: wybiera wszystkie obiekty na mapie należące do określonych symboli,

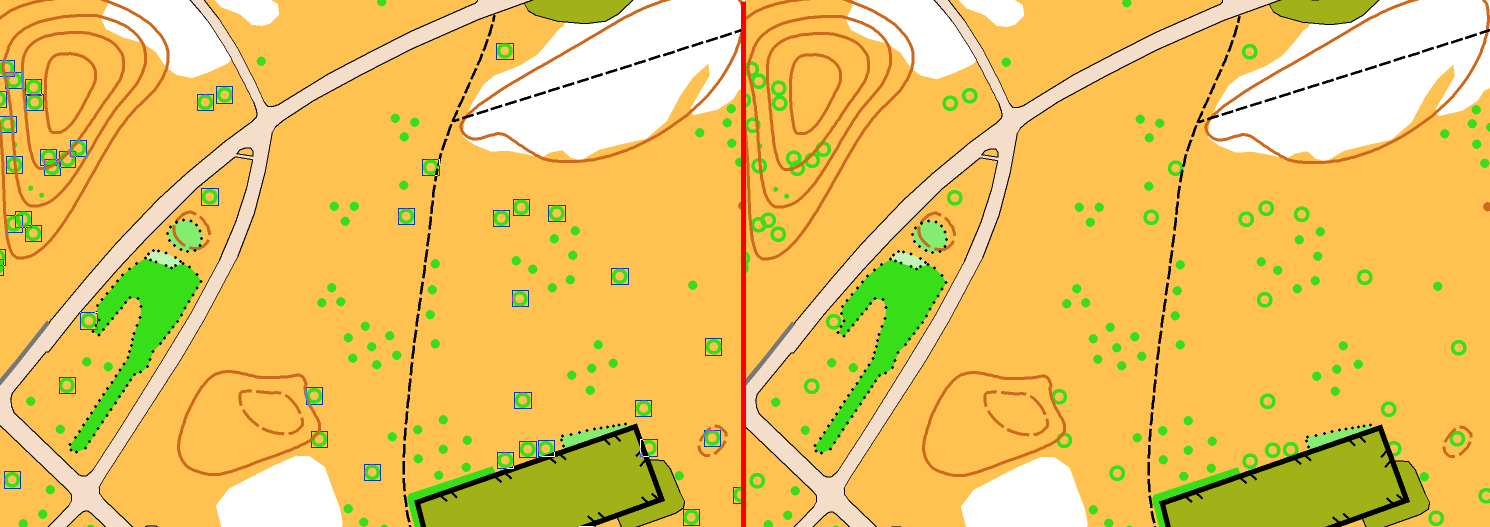

Działanie funkcji Select by symbol w przypadku symbolu 418.0 Prominent tree (Charakterystyczne drzewo)

-> Partial map: umożliwia zapisanie wybranego fragmentu danej mapy w postaci nowego pliku OCD,

-> Grid lines: tworzy pionowe lub poziome linie siatki na mapie przy użyciu aktualnie wybranego symbolu (przydatne przy tworzeniu linii północy – wybieramy tylko Create Vertical lines, a odległość pomiędzy liniami na mapie wpisujemy w pole Vertical distance).



Zakładka Database umożliwia wczytywanie i późniejsze zarządzanie obiektami z baz danych przestrzennych.



Zakładka Background map (najważniejsze opcje)

-> Open: otwiera plik podkładowy w formacie BMP, JPG, GIF, OCD lub TIFF,

-> Adjust: umożliwia wpasowanie i przeskalowanie podkładu w oparciu o dowolną ilość punktów wiążących (wspólnych punktów na podkładzie i na mapie) wykorzystując algorytm zwykłej transformacji afinicznej (przesunięcie i obrót),

-> Hide: ukrywa wszystkie pliki podkładowe,

-> Options: pozwala zarządzać wszystkimi wczytanymi plikami podkładowymi.



Zakładka GPS umożliwia importowanie plików z odbiornika GPS, jednak najczęściej nie jest ona wykorzystywana ze względu na nieprzystosowanie do obecnych urządzeń GPS (wykorzystuje się opcję File -> Import).



Zakładka Options (najważniejsze pozycje)

-> Preferences: możliwość zarządzania podstawowymi ustawieniami programu,

-> Shortcuts: możliwość definiowania skrótów klawiszowych,

-> Scales: definiowanie skali i układu współrzędnych mapy.

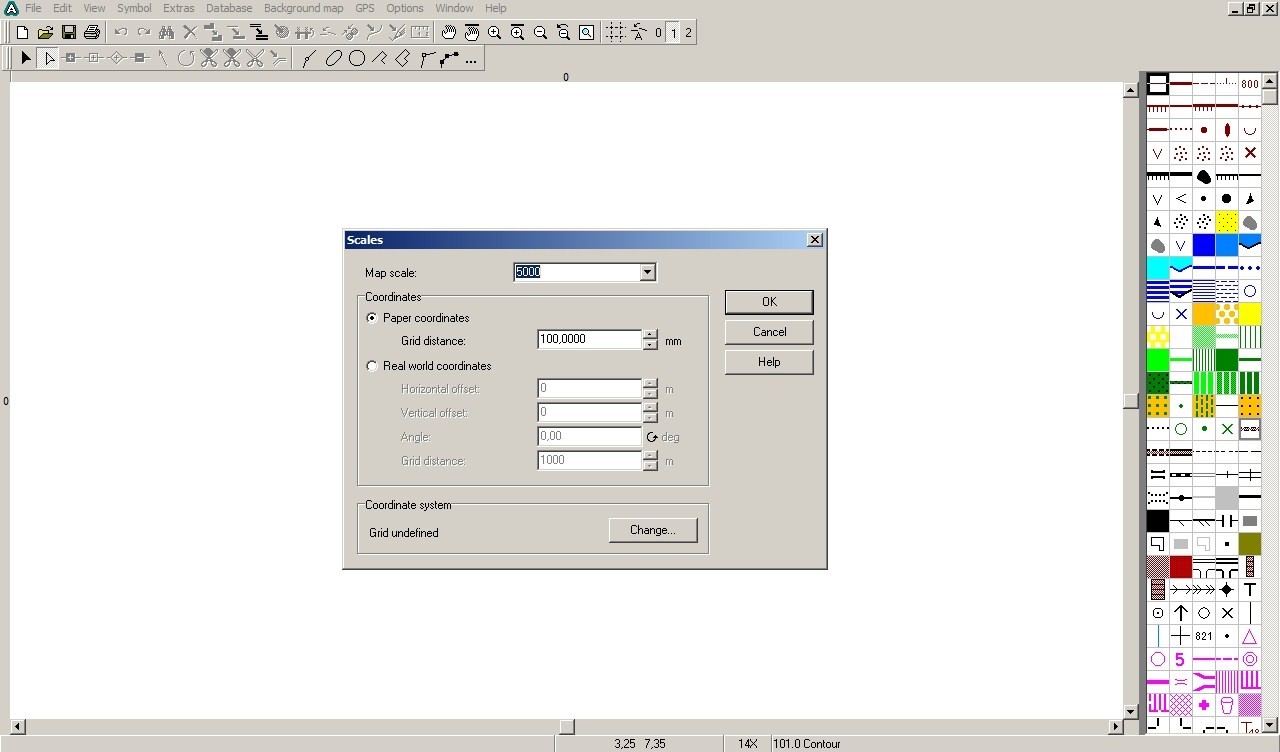

Panel do definiowania skali mapy i układu współrzędnych (Options -> Scales)


Zakładka Window zawiera podstawowe opcje dotyczące otwartych okien w programie, natomiast zakładka Help to najważniejsze informacje z zakresu pomocy angielskojęzycznej dla użytkownika programu oraz podstawowe informacje o danej mapie.



Pasek narzędzi Edit toolbar zawiera następujący opcje:

-> Edit object: umożliwia edycję całego obiektu (przesunięcie, rozciągnięcie w danym kierunku),

-> Edit point: umożliwia edycję wybranego punktu danego obiektu,

-> Normal point: dodaje punkt normalny do istniejącego obiektu liniowego lub powierzchniowego,

-> Corner point: dodaje punkt narożny do istniejącego obiektu liniowego lub powierzchniowego,

-> Dash point: dodaje punkt typu „przerwa” do istniejącego obiektu liniowego lub powierzchniowego,

-> Remove point: usuwa wybrany punkt obiektu,

-> Direction of area patterns: zmienia kierunek obiektów punktowych i kierunków wzorów w przypadku obiektów powierzchniowych,

-> Rotate objects: obraca dany obiekt we wskazanym kierunku,

-> Cut hole: wycina „dziurę” w danym obiekcie powierzchniowym,

-> Cut area: rozcina dany obiekt powierzchniowy na dwie części,

-> Cut: rozcina obiekt liniowy na dwie części,

-> Move paralel: przesuwa obiekt liniowy wzdłuż normalnej w danym jego punkcie,

-> Curve mode: umożliwia rysowanie dowolnej krzywej,

-> Elipse mode: umożliwia rysowanie krzywej w kształcie elipsy,

-> Circle mode: umożliwia rysowanie krzywej w kształcie okręgu,

-> Rectangular line mode: umożliwia rysowanie polilinii w trybie ortogonalnym (każdy kolejny fragment linii jest prostopadły do poprzedniego),

-> Rectangular mode:umożliwia rysowanie poligonów w kształcie prostokąta,

-> Straight line mode:  umożliwia rysowanie dowolnej polilinii,

-> Freehand mode: umożliwia odręczne rysowanie polilinii lub krzywej,

-> Numeric mode: umożliwia rysowanie polilinii w trybie numerycznym (poprzez podawanie współrzędnych poszczególnych punktów polilinii).
